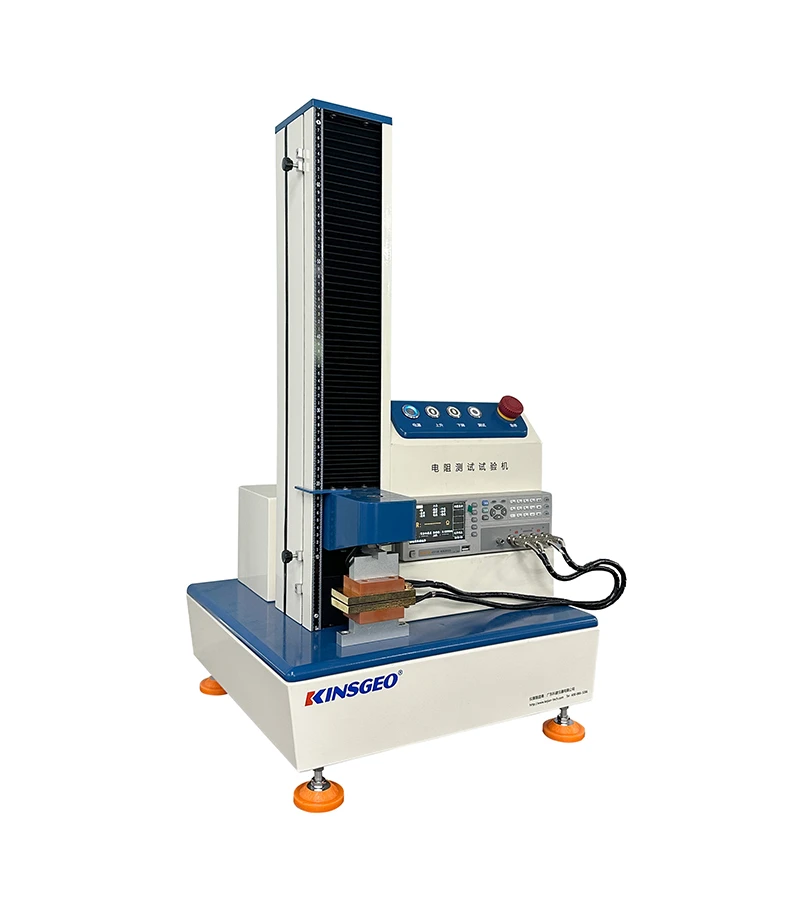

Esta máquina está diseñada específicamente para espuma conductora. Puede medir con precisión los valores de tensión y resistencia de la espuma cuando se comprime a una altura o tasa de compresión específicas. Esto ayuda a las empresas a controlar el grado de coincidencia entre el rendimiento conductivo y el rendimiento mecánico del producto.
Solicitud
Esta máquina está diseñada específicamente para espuma conductora. Puede medir con precisión los valores de tensión y resistencia de la espuma cuando se comprime a una altura o tasa de compresión específicas. Esto ayuda a las empresas a controlar el grado de coincidencia entre el rendimiento conductivo y el rendimiento mecánico del producto. Al mismo tiempo, es ampliamente aplicable para pruebas de resistencia a la compresión de diversos productos conductores flexibles, como cintas de espuma conductoras, películas conductoras, tejidos conductores y cintas conductoras. Cumple con los requisitos de detección de múltiples categorías de productos. Esta máquina también se conoce como probador de impedancia de presión de espuma conductora, probador de resistencia a la compresión de espuma conductora, probador de resistencia a la compresión de cinta conductora y es compatible con varias convenciones de nomenclatura de la industria.
Estándar de prueba
Esta máquina está estrictamente diseñada y fabricada de acuerdo con múltiples estándares nacionales e internacionales, lo que garantiza datos de detección precisos y conformes. Puede cumplir plenamente con los siguientes requisitos estándar y es adecuado para diversas necesidades de detección y certificación de productos:
Norma nacional: GB/T 35674-2017 "Requisitos técnicos generales para esponjas conductoras multidireccionales para blindaje electromagnético"
Filosofía de prueba
Esta máquina adopta el principio de prueba central de "aplicación de presión del electrodo - recopilación de datos en tiempo real - retroalimentación de datos", que está completamente automatizado y controlado con precisión durante todo el proceso, lo que garantiza la autenticidad y repetibilidad de los datos de la prueba: coloque la muestra a analizar de manera constante entre los dos electrodos dedicados. A través del sistema de servoaccionamiento de Panasonic, funciona la varilla roscada precisa, aplicando una presión uniforme y controlable a ambos lados de los electrodos. Durante la prueba, el sensor estadounidense de alta precisión recopila datos del valor de fuerza de la muestra en tiempo real bajo diferentes alturas de compresión y diferentes presiones. Al mismo tiempo, a través del extremo de prueba blindado BNC de cuatro cables, la señal de resistencia se recopila con precisión. El instrumento registra automáticamente y analiza sincrónicamente la relación correspondiente entre el valor de fuerza, presión y valor de resistencia, formando una curva de prueba completa y un informe de datos. Todo el proceso no requiere intervención manual, lo que evita eficazmente errores operativos humanos y garantiza la precisión y confiabilidad de los resultados de las pruebas.
Características del producto
● Control inteligente por computadora: al adoptar un modo de control totalmente digital, permite mediciones en tiempo real, muestreo de alta velocidad y visualización sincrónica de las relaciones dinámicas de parámetros clave como fuerza de prueba, presión, resistencia y desplazamiento. El funcionamiento es cómodo, intuitivo y eficiente.
● Visualización de curvas multidimensionales: puede lograr simultáneamente una visualización en tiempo real de varias curvas de prueba, como carga-deformación y carga-resistencia en la pantalla, presentando claramente los cambios dinámicos de la relación de compresión, la altura de compresión, el valor de la fuerza de compresión y el valor de resistencia, lo que facilita el análisis intuitivo del rendimiento del producto.
● Procesamiento de datos profesional: los datos de prueba se pueden generar directamente como informes estandarizados. Los gráficos y los datos están profundamente combinados, lo que permite guardar, revisar, exportar y enviar, satisfaciendo las necesidades de múltiples escenarios de las empresas para el archivo de inspección de calidad y la aceptación del cliente.
● Sistema de transmisión estable: Equipado con servoaccionamientos Panasonic y una estructura de transmisión de varilla roscada precisa, funciona suavemente con poco ruido, tiene un ajuste de velocidad preciso y garantiza de manera efectiva la estabilidad y repetibilidad del proceso de prueba.
● Múltiples protecciones de seguridad: Equipado con interruptores de protección fotoeléctrica de posición límite superior e inferior, evita eficazmente que la mesa de prueba exceda el recorrido preestablecido; Combinado con interruptores de parada de emergencia y diagnóstico automático de software, funciones de protección contra sobrecargas, proporciona protección de seguridad integral para el equipo, las muestras de prueba y los operadores.
Especificaciones técnicas
|
Capacidad |
10/20/50/100/200 KG (se puede seleccionar según sea necesario, admite personalización para mayor capacidad) |
|
rango de carga efectiva |
0,02/100 - 100% |
|
Pantalla de resistencia |
Pantalla de cristal líquido TFT de color verdadero de 4,3 pulgadas |
|
Dígitos de la pantalla de resistencia |
30.000 caracteres (lectura máxima de 5 dígitos) |
|
Precisión básica de resistencia |
0,05% |
|
Rango de visualización de resistencia |
1μΩ - 30kΩ |
|
Terminales de prueba de resistencia |
BNC de cuatro hilos, con blindaje |
|
Tiempo de medición de resistencia |
Rápido: 33 ms; Velocidad media: 66 ms; Lento: 333 ms; Tiempo de medición personalizable de 16,7 ms |
|
Tiempo de procesamiento de resistencia |
Tiempo típico de cálculo y visualización de datos: 4 ms |
|
Restablecimiento de resistencia |
Reinicio de cortocircuito |
|
Modo de corriente de resistencia |
Normal, baja corriente |
|
Modo de disparo de resistencia |
Interno, manual, autobús |
|
Ancho de prueba efectivo |
100mm |
|
Espacio de estiramiento efectivo |
650 mm |
|
Velocidad de prueba |
0,5 - 500 mm/min |
|
Precisión de velocidad |
±0,5% del valor indicado |
|
Precisión de la medición del desplazamiento |
±0,5% del valor indicado |
|
Método de detección de adquisición de datos. |
Sensor americano de alta precisión. |
|
sistema de control |
Servocontrolador + servomotor |
|
Dispositivo de elevación de mesa de prueba |
Control digital por computadora/control de punto manual |
|
Dispositivo de protección de seguridad de la mesa de pruebas. |
Software de diagnóstico automático, límite electrónico. |
|
Prueba de regresión |
El manual puede regresar a la posición de prueba inicial a la velocidad máxima, el automático puede regresar después de que finaliza la prueba |
|
Protección contra sobrecarga |
Se puede configurar el valor de carga máximo, protección automática |
|
Configuración del accesorio de herramientas |
Personalizado según el producto del usuario y los requisitos de muestra. |
