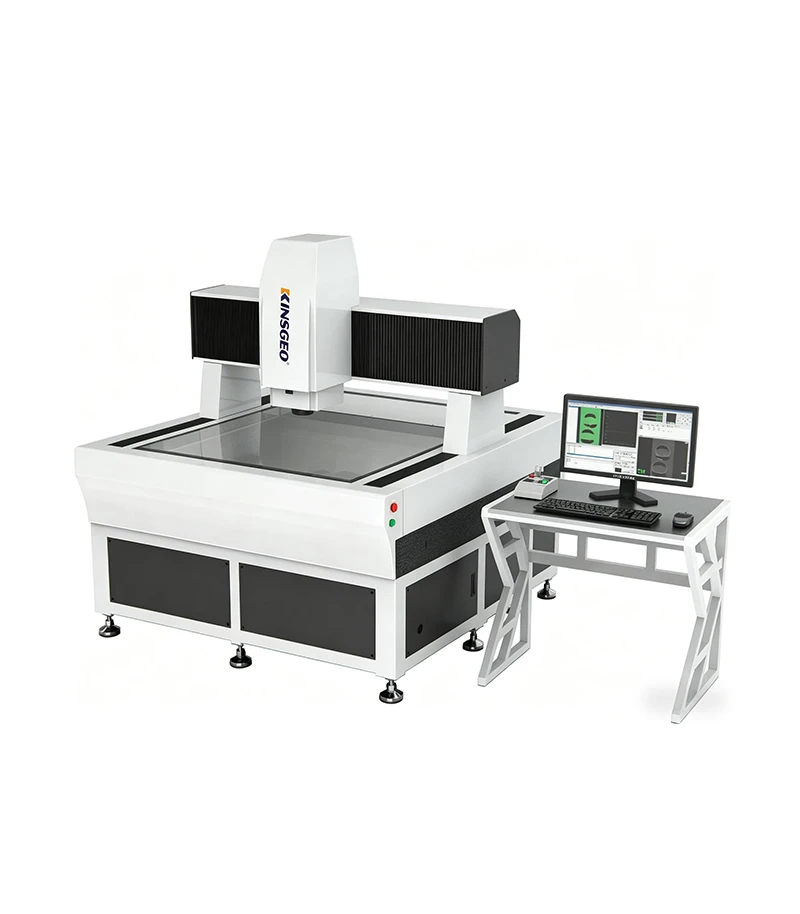

interfaz de software

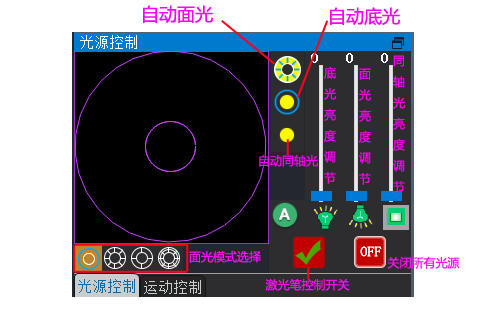

Control de fuente de luz

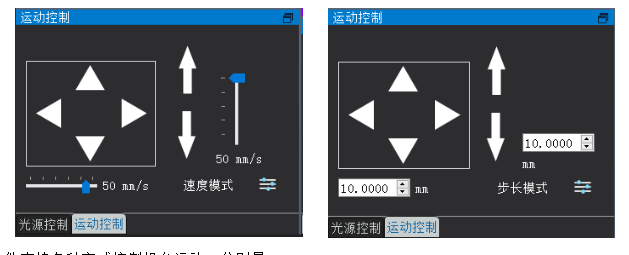

control de motores

Medición de grupo y creación de medición de plantilla

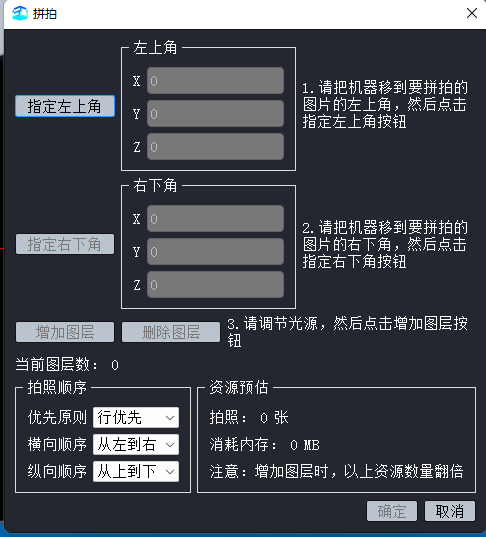

Haga clic en "Fijar-Pegar
Botón Medición" para abrir la interfaz de configuración de medición como se muestra a continuación:

Mueva la máquina a la esquina superior izquierda de la pieza de trabajo que requiere medición de ensamblaje, haga clic en el botón designado allí y establezca la posición inicial para el ensamblaje.
Luego mueva la máquina a la esquina inferior derecha de la pieza de trabajo, haga clic en el botón designado allí y establezca la posición final de la pieza de trabajo.
Después de ajustar el brillo de la fuente de luz, haga clic en el botón Agregar capa, configure la secuencia de captura de fotos y luego haga clic en Aceptar. El software comenzará a componer las imágenes.

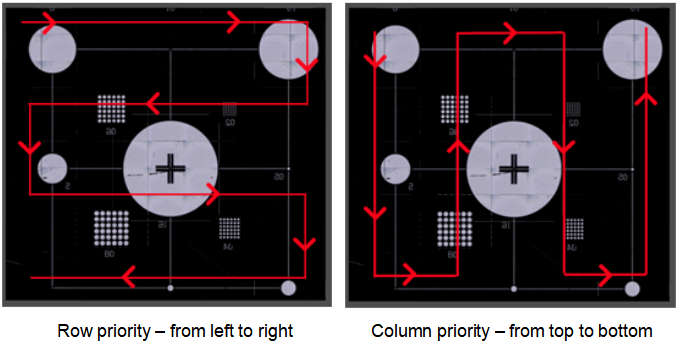

Secuencia de captura de fotografías: la tarea principal es planificar la ruta de toma de imágenes compuestas. Por ejemplo, con un panel de visualización rectangular de 40 pulgadas, capture sólo los bordes del producto; el área central sin dimensiones de medición no requiere imágenes compuestas. El software debe capturar imágenes en cuatro regiones, por lo que el camino debe planificarse cuidadosamente para evitar rutas innecesarias y mejorar la eficiencia.
Principio de prioridad: establezca si la ruta del trazo se ejecuta horizontalmente (prioridad de fila) o verticalmente (prioridad de columna).
Orden horizontal: Al ensamblar horizontalmente, ¿debe comenzar de izquierda a derecha o de derecha a izquierda?
Orden vertical: Al ensamblar verticalmente, ¿debería comenzar de arriba hacia abajo o de abajo hacia arriba?

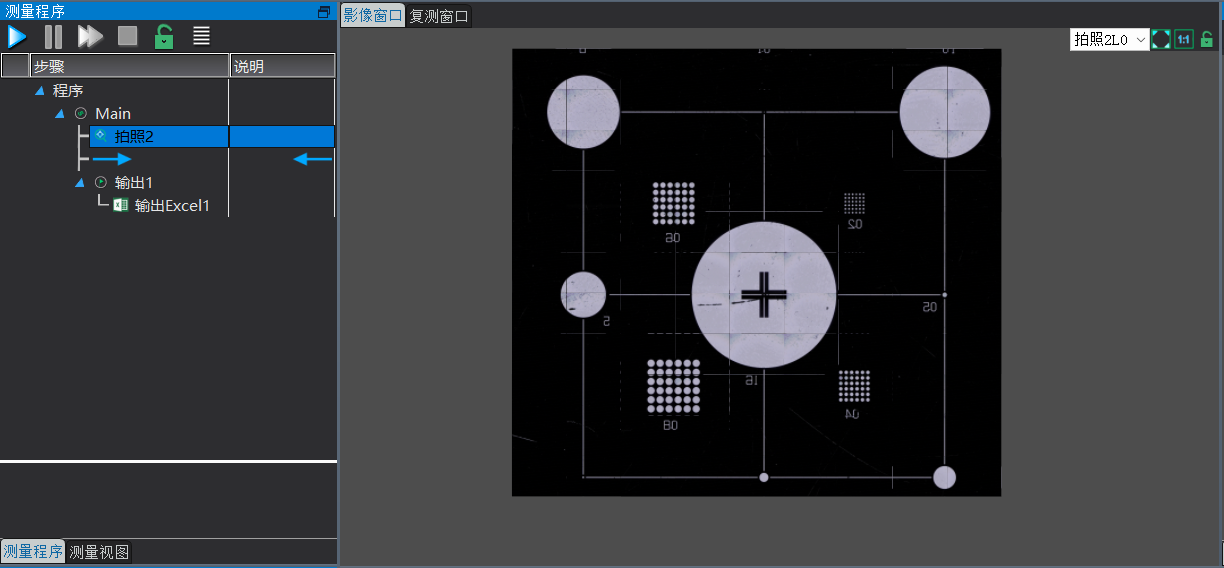

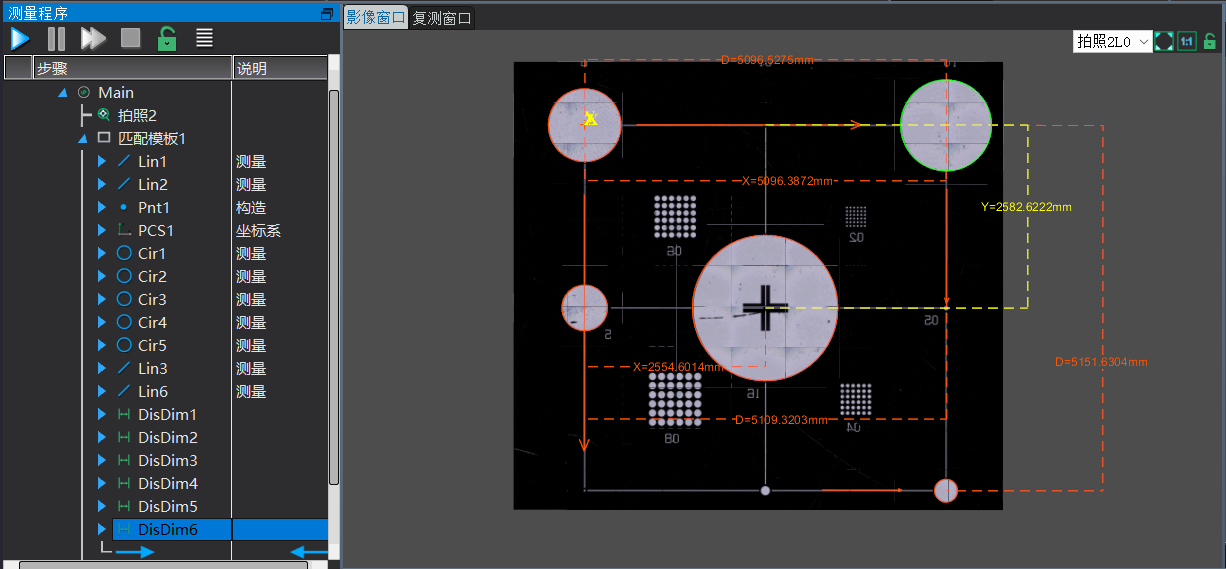

Después de completar la medición de la costura, el procedimiento estándar implica configurar coordenadas y programar para finalizar la medición. Aquí presentamos un método alternativo: crear una plantilla. La siguiente imagen muestra el resultado de la medición de la costura:

Luego cree inmediatamente una medida de plantilla:

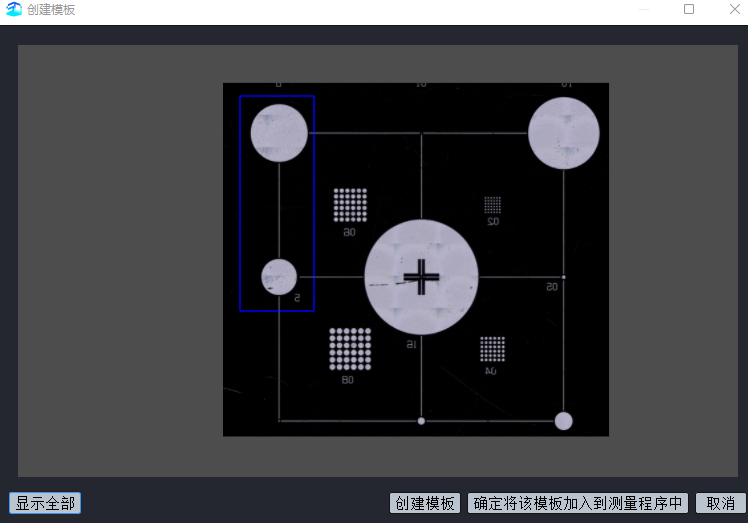

Haga clic en Crear plantilla
Medición para abrir la siguiente ventana:

Elija los círculos de la esquina superior izquierda (Nota: al crear una plantilla, seleccione las características únicas del producto), haga clic en Crear plantilla y agréguela al programa de medición. Luego capture bordes para establecer coordenadas, extraiga todos los elementos, calcule distancias, administre tolerancias y genere datos. Finalmente, guarde el programa para completar la programación.

Dado que aquí se creó una plantilla, el producto está ligeramente desalineado. Después de volver a ensamblarlo, simplemente asegúrese de que todas las características de la plantilla estén capturadas en la imagen y el software completará la medición.

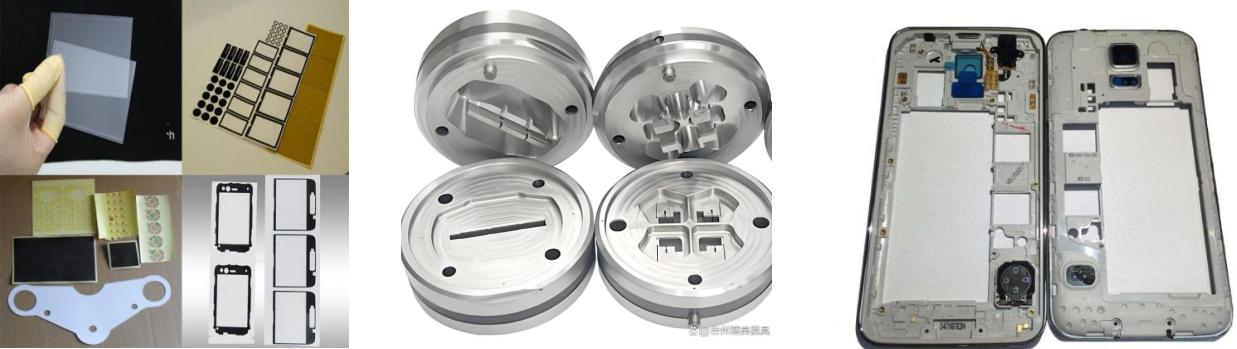

Con una lente de campo amplio, la eficiencia de la medición mejora significativamente para productos en ciertas industrias (como el troquelado o la fabricación de placas de circuito). Básicamente, después de capturar las imágenes, se pueden completar todas las mediciones dimensionales. Por ejemplo, utilizar una lente de campo amplio de 80×60 mm para medir un producto de 400×300 mm requiere teóricamente sólo 25 fotografías para cubrir todo el producto. A una velocidad de medición de una imagen por segundo, todo el proceso de medición dura aproximadamente entre 25 y 28 segundos. En comparación con los métodos tradicionales, este enfoque logra al menos cinco veces más eficiencia de medición.
Puntos clave para la medición de la unión de imágenes: Evite sobredimensionar la captura del cuadro, ya que la imagen resultante puede contener cientos de millones de píxeles. Al ampliar el marco, se expande el área de búsqueda de detección de bordes, lo que prolonga el tiempo de búsqueda de límites del software. En consecuencia, el proceso de medición (desde la captura de imágenes hasta la salida de datos) puede consumir mucho tiempo, comprometiendo la eficiencia de la medición.

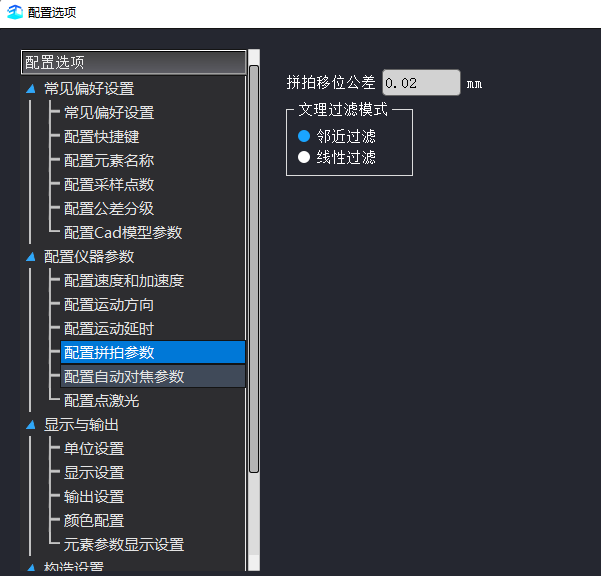

Antes de coser, configure el
Tolerancia de desplazamiento entre imágenes en la configuración del sistema, específicamente, la cantidad de milímetros en que la parte posterior de la primera foto se superpone con la parte frontal de la segunda foto (la tolerancia debe ser igual al error de precisión de posicionamiento de la máquina más el valor de calibración de píxeles; se pueden realizar ajustes en función de mediciones reales, ya que la superposición excesiva puede causar discontinuidades en la imagen), como se muestra a continuación:

Filtrado vecino: cuando las imágenes mostradas en la pantalla se amplían, aparecen cuadrículas de píxeles; cuando se amplían, las imágenes presentan bordes irregulares.
Filtrado lineal: cuando se amplía la imagen mostrada, no aparecen cuadrículas de píxeles; cuando se amplía, los bordes aparecen más suaves.

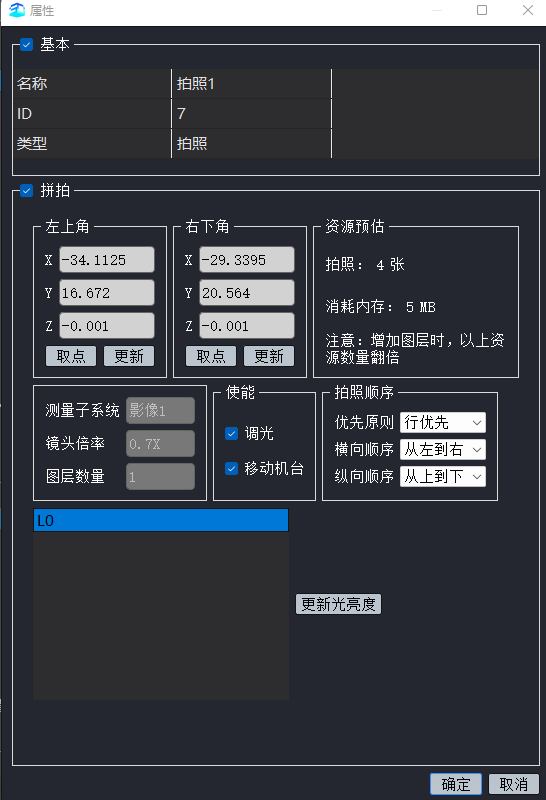

Después de editar el programa, también puede modificar las posiciones de costura. Haga clic derecho en el punto de comando de disparo en la lista de elementos y seleccione Propiedades para abrir el cuadro de diálogo (como se muestra a continuación), donde puede actualizar las coordenadas de unión, el brillo de la fuente de luz y la secuencia de disparo.
