Medición de elementos:
Puede medir 12 tipos de elementos (puntos, líneas, círculos, arcos, elipses, rectángulos, ranuras, anillos en forma de ○, distancias, ángulos, líneas de nubes abiertas y líneas de nubes cerradas).
Característica:
El sistema ofrece diversos métodos de medición (medición de identificación automática, medición de muestreo puntual, medición comparativa, medición comparativa de tolerancia y medición de elementos preestablecidos), que satisfacen diversos requisitos del usuario y mejoran significativamente tanto la usabilidad como la precisión de la medición.
Existen varios métodos de recopilación de un solo punto: selección de puntos con el mouse, selección de puntos mediante alineación en forma de cruz y selección de puntos mediante zoom.
Puede medir el perímetro, el área y el centro de gravedad de líneas de nubes cerradas utilizando un algoritmo de interpolación cúbica, lo que lo convierte en el método más preciso disponible actualmente para medir líneas de nubes. El sistema admite la selección de cuadros para medir múltiples círculos, lo que permite una medición única rápida y precisa de múltiples círculos.
Los datos medidos se pueden guardar como archivos DXF, imágenes BMP o formatos de programa definidos por el usuario.

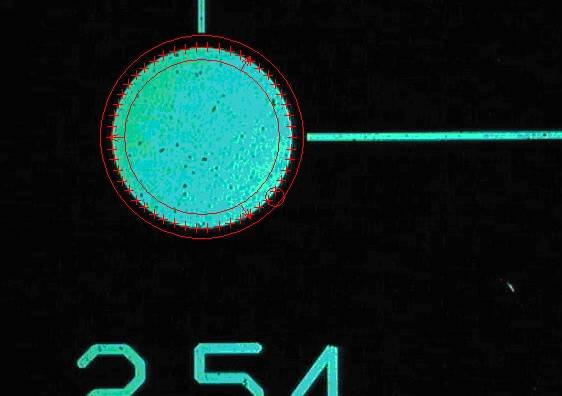

Captura automática de círculos: haz clic en el icono del círculo para dibujar un círculo automáticamente. El círculo se enmarcará automáticamente.
Construcción de elementos:
La construcción de elementos es muy poderosa. Ofrece 10 métodos de construcción ([Traslación], [Rotación], [Extracción], [Combinación], [Paralelo], [Perpendicular], [Espejo], [Simetría], [Intersección] y [Tangente]) para crear elementos geométricos. La construcción de elementos permite a los usuarios manejar fácilmente elementos que son difíciles de medir, mejorando así la eficiencia del trabajo.
Los elementos constructivos están orientados por tipos de elementos. Cuando hay varios resultados de construcción disponibles, los usuarios pueden elegir entre varias opciones. Por ejemplo, construir una línea a partir de dos puntos permite conectar los puntos para formar una línea recta o calcular su línea simétrica; por lo tanto, existen dos métodos de construcción. El software muestra la siguiente interfaz:
Utilice el método de combinación, haga clic en Aceptar y conecte los dos puntos.
Seleccione el método de simetría, haga clic en Aceptar para calcular el eje de simetría entre dos puntos.
Los resultados son ricos:
Los resultados de las mediciones de varios elementos proporcionan información valiosa que satisface las necesidades de diversos clientes. Los usuarios pueden personalizar qué contenido mostrar u ocultar, configurar ajustes de visualización para elementos individuales o aplicar configuraciones uniformes a elementos similares. La siguiente figura muestra el cuadro de diálogo de configuración de visualización para elementos circulares.
La dimensión excede el rango de tolerancia y se muestra en rojo. Cuando se especifican un valor nominal (valor exacto) y tolerancias superior/inferior, el artículo se vuelve rojo si la medición real excede la tolerancia establecida y todo el producto se considera defectuoso (NG).

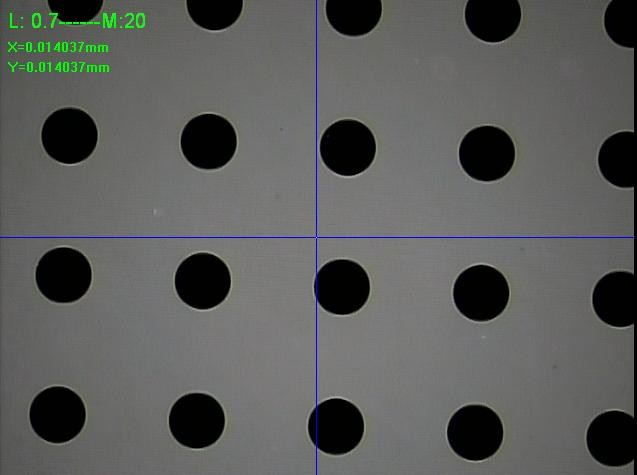

La interfaz de medición muestra el aumento actual de la lente del objetivo y el aumento real:
La siguiente figura muestra la ampliación óptica y la ampliación de la pantalla. La ampliación de la pantalla la calcula automáticamente el software de ejes e indica cuántos mm corresponden a un píxel.
Sistema coordinado:
Se pueden establecer múltiples sistemas de coordenadas de piezas de trabajo según los dibujos, lo que permite transformaciones de coordenadas entre diferentes sistemas. El sistema facilita la conversión entre sistemas de coordenadas cartesianas y polares y admite el almacenamiento y recuperación de varios sistemas de coordenadas de piezas de trabajo. La siguiente figura muestra la representación visual después de establecer dos sistemas de coordenadas.
Después de establecer el sistema de coordenadas, si se selecciona la función de rotación en forma de cruz, la cruz girará para indicar la dirección de rotación del sistema de coordenadas.
Funciones gráficas:
Cuenta con capacidades integrales de procesamiento y visualización de gráficos (zoom, panorámica, visualización en ventana, ampliación local, visualización en pantalla completa), lo que hace que los resultados de las mediciones sean más visuales e intuitivos para la operación del usuario. Al presionar y mantener presionado el botón central del mouse mientras se mueve el cursor, se acercan o alejan los gráficos, mientras se mueve el mouse sin soltar el botón, se mueven los gráficos.
Funciones estándar:
Puede anotar directamente ángulos, distancias, distancias en dirección X, distancias en dirección Y, radios de círculo (arco), diámetros de círculo (arco) y longitudes de arco en gráficos de elementos en las áreas de dibujo e imagen, haciéndolos inmediatamente claros para los usuarios.

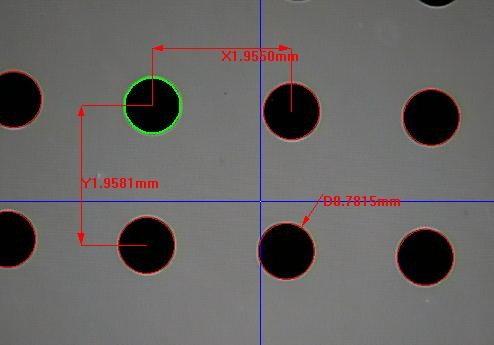

La ventana de imagen y la ventana de dibujo pueden mostrar elementos medidos y anotaciones simultáneamente. Puede ocultar los gráficos dibujados en la ventana de imagen y eliminarlos simultáneamente, o seleccionar elementos gráficos tanto de la ventana de imagen como de la ventana de gráficos 2D. La siguiente figura muestra las distancias en las direcciones X e Y entre dos círculos y sus radios.
Al generar informes, puede generar solo los elementos anotados.
Corrección sistemática de errores:
El software presenta una funcionalidad de corrección sistemática de errores. Actualmente compensa los errores del sistema de posicionamiento de coordenadas, los errores del sistema de perpendicularidad, los errores de rectitud del eje Z, el desplazamiento del centro de la lente, los errores de rectitud y la distorsión de la lente. Para la compensación de errores del sistema de posicionamiento de coordenadas, las opciones incluyen compensación lineal, compensación de segmentos, corrección del plano XY y corrección del plano de escala de vidrio.
La siguiente figura muestra el menú de compensación de errores del sistema.
Diferencia común:

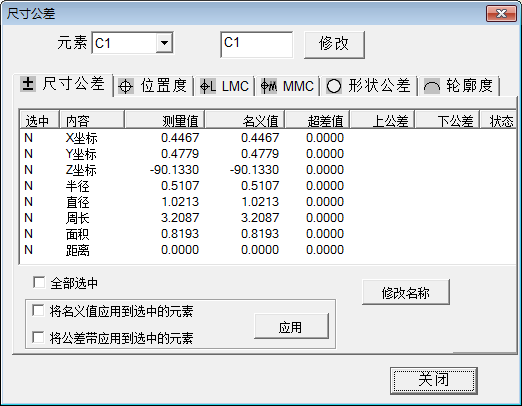

Capacidades avanzadas de cálculo de tolerancia dimensional. Admite zonas de tolerancia predeterminadas que cumplen con los estándares nacionales, lo que permite cálculos de tolerancias de forma, rectitud verdadera y redondez verdadera para círculos y arcos. Los cálculos de tolerancia de posición incluyen precisión posicional, paralelismo, perpendicularidad, inclinación, concentricidad y simetría. Las condiciones fuera de tolerancia activan alertas automáticas con advertencias rojas. La siguiente figura muestra el cuadro de diálogo de entrada de tolerancia dimensional circular.
Importación de programación para archivos DXF, TXT y Gerber:
Después de importar el archivo DXF, el software guía al usuario a través de las operaciones paso a paso. Una vez que se establece el sistema de coordenadas de la pieza de trabajo, se completa el programa definido por el usuario. El software genera automáticamente los valores nominales para cada elemento. Al ejecutar el programa, compara el archivo DXF con la textura de la imagen. El proceso de importación de archivos TXT y Gerber sigue un procedimiento similar, que se detallará más adelante.
transformación del lenguaje:
Las tres opciones de idioma de pantalla preconfiguradas: "chino simplificado", "chino tradicional" e "inglés" ahora satisfacen las necesidades de la gran mayoría de los usuarios. El idioma predeterminado del sistema coincide con el sistema operativo. Los usuarios pueden cambiar entre chino e inglés a través del menú "Configuración de parámetros". Se pueden configurar idiomas adicionales a través del sistema informático.
Función de informe:
Los datos de medición se pueden exportar a formatos Excel, Word, AutoCAD y TXT. Cuando se ejecutan programas de usuario, los datos se pueden importar a Excel de forma horizontal o vertical. Al importar a informes, puede elegir si desea exportar gráficos y mapas de bits.

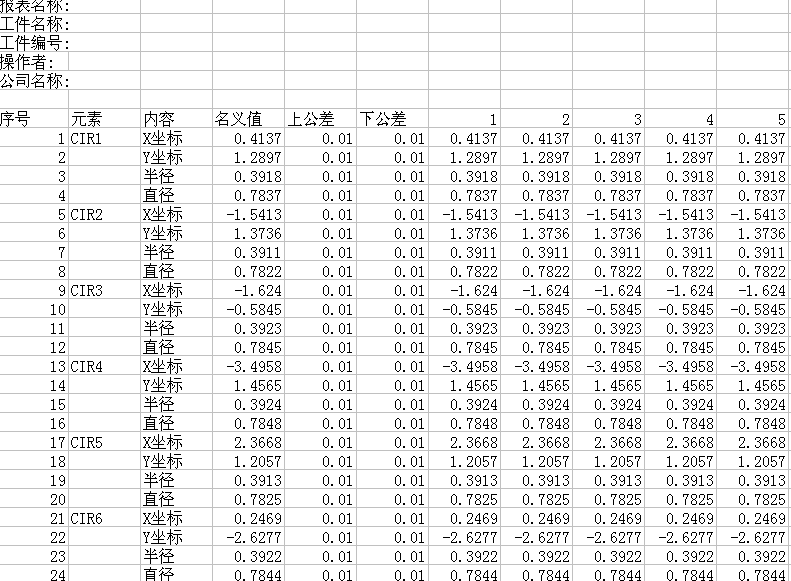

La siguiente imagen muestra el informe generado después de cinco mediciones de la misma pieza, exportado automáticamente a Excel:
Función SPC:
Proporcionamos software SPC profesional e independiente para el procesamiento posterior de datos de medición. El software de medición se integra perfectamente con el software SPC, importando datos automáticamente a la base de datos SPC una vez completadas las mediciones, eliminando la necesidad de ingresarlos manualmente. Todos los ajustes de los límites de control se configuran dentro del software de medición, lo que elimina la necesidad de configuración adicional en el software SPC y mejora significativamente la eficiencia. SPC ofrece gráficos de control para el monitoreo y análisis de procesos, que incluyen: gráfico de control de rango medio, gráfico de control de desviación estándar media, gráfico de control de rango medio, gráfico de control de valor individual y promedio móvil, histograma, gráfico de promedio móvil CPK, gráfico de control de desviación estándar de especificación, gráfico de control de desviación estándar de proceso, gráfico de comparación de desviación estándar y gráfico de análisis de recomendación de proceso. Los gráficos generados se pueden evaluar utilizando ocho reglas de decisión predefinidas. Los gráficos y datos se pueden imprimir e importar a Excel.
